產品型號:PX01006

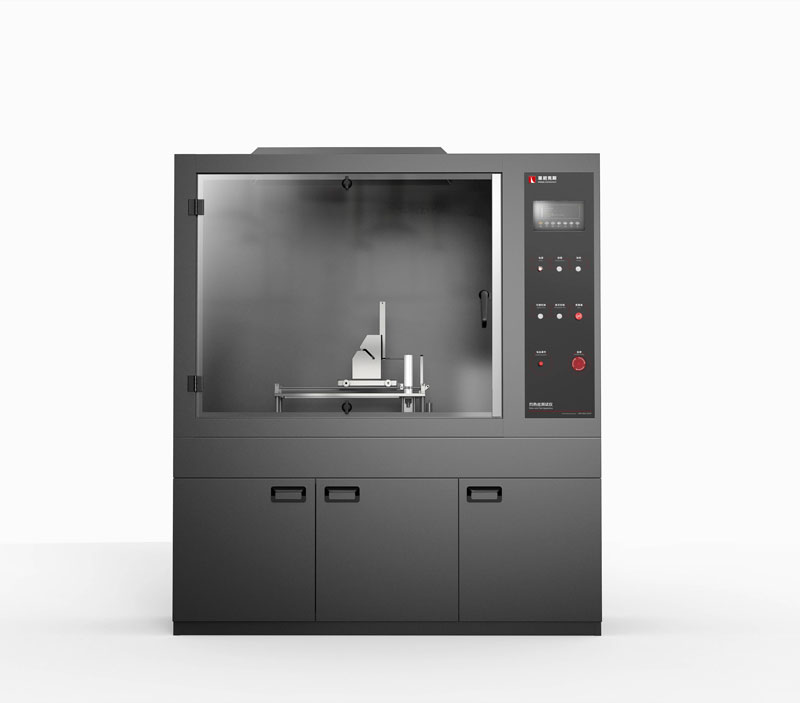

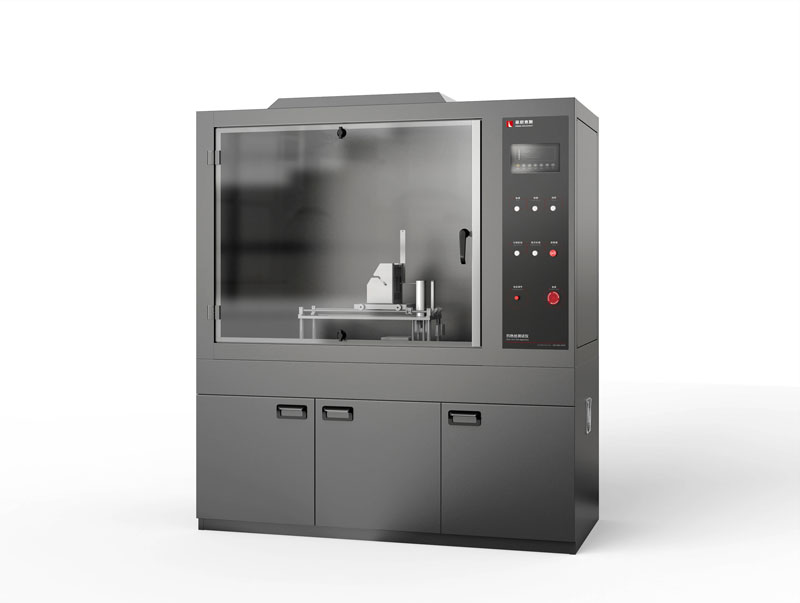

GB/T5169灼熱絲試驗儀

應用領域: 建筑材料;交通運輸;航空材料;電子電器;其他領域;航運材料;安全防護

技術標準: 國際通用行業標準;其他測試標準

產品簡介:

灼熱絲試驗適用于電工電子產品、家用電器部件用的塑料及其非金屬絕緣材料零件。灼熱絲試驗儀采用試驗箱部分和控制部分一體化設計,方便現場安裝和調試。

產品文檔下載:
技術標準編號
1、IEC60695-2-10~13

2、(GB/T5169.10-13-2006)《灼熱絲/熱絲基本試驗方法,灼熱絲試驗裝置和通用試驗方法等》

3、UL 746A

4、IEC829

5、DIN695

產品規格
設備尺寸:1350(W)×700(D)×1000(H)mm

下柜尺寸:1350(W)×700(D)×650(H)mm

電        源:AC 220V, 50/60Hz,10A

重        量:約 70kg

產品介紹

鋼結構箱體,測試箱體積大于0.75立方米。

頂部安裝排煙裝置,在實驗結束后可自動開啟排出試驗廢氣。

導入工業設計概念的結構、外觀與界面設計,集成面板式結構,操作便捷,界面友好,符合人體工學和操作習慣,外表美觀大方。

恒流加熱系統, 溫度范圍500~1100℃ 。

溫度誤差:±10℃(500~750℃);±15℃(750~1000℃)。

配備 Φ1.0mmK型鎧裝熱電偶測量灼熱絲溫度,測量范圍0-1000℃,測量精度±0.1℃。

不銹鋼材質夾具,可以安裝不同形狀規格的試樣。

小推車+法碼結構,可使灼熱絲探頭對試樣施加0.95±0.1N的壓力,可控制灼熱絲穿透深度7±0.5mm。

可編程控制器(PLC)+觸屏控制,觸摸屏上自動設定計時時間并進行時間顯示。

程序自動記錄灼熱時間、起燃時間與測試燃燒時間,程序自動計時,時間誤差:±0.1s。

配備引燃鋪墊層為 厚10mm白松木板 。

配備溫度校準用銀箔
