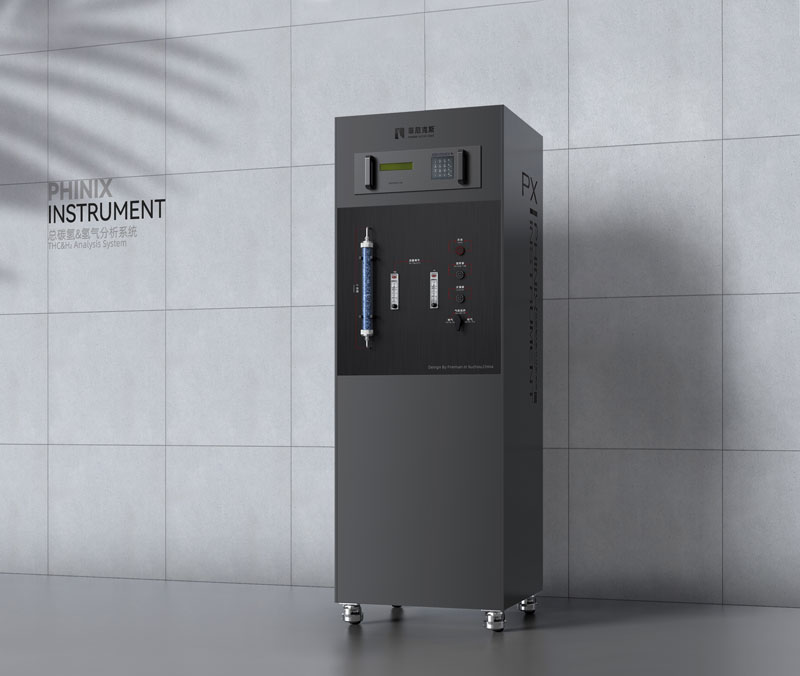

總碳氫和氫氣采樣分析系統
應用領域: 新能源
技術標準: 國際通用行業標準;其他技術標準
產品簡介:
總碳氫與氫氣氣體分析裝置主要用于檢測連續測試過程中氣體組分中的總烴含量以及氫氣含量。裝置內置氣體取樣、預處理、調節元件,可對測試樣氣進行多級處理,使之穩定進入分析儀與傳感器內部,由分析儀與傳感器進行自動檢測,并輸出信號接入到其它采集儀表上,實現數據的采集與記錄??偺細渑c氫氣氣體分析裝置可用于鋰電池性能測試,也可用于其他行業氣體組分檢測與科學研究。裝置由采樣系統,預處理系統,和分析系統組成,可應用于UL9540A測試標準。
設備尺寸:650(L)×675(W)×1750(H)mm
重 量:100 kg
電 源:AC220V 2KW 50HZ
氣體預處理裝置包含過濾,抽氣,冷凝,干燥,樣氣調節等結構,采用專業空分設備的設計理念與制造工藝;全不銹鋼管道制作,保證使用壽命及消所管道老化破損的顧慮。
過濾裝置分三級過濾,可過濾尺寸大于0.2μm的顆粒,各過濾裝置耗材成本低更換方便。
采用進口托馬斯真空泵取樣,用于過程氣體連續抽取分析 泵體工作壓力 7 Kg氣壓(0.7MPA)。
工作真空度 -93.1KPa, 流速(50Hz) 36 L/min內部防腐蝕,特別適用于煙氣分析。
冷凝系統由冷凝器、蠕動泵進行冷凝除水,選用進口品牌的專業氣體分析冷凝器。雙氣路DURAN玻璃制成的熱交換器確何冷凝效率,預設氣體出口溫度約5℃露點穩定溫度約0.1℃采用時蠕動泵通過交替擠壓和釋放泵管來泵送分析氣體中的冷凝水份;可以運行干燥,不會被污染。
碳氫分析儀是基于火焰離子化檢測儀(FID)的高規格在線分析系統,可以為微量級總烴(THC)測量。
提供堅固耐用和高精度解決方案,確保對氣體的易燃等組進行密切監控。
9540A標準界定的氫氣分析儀的量程,配備氫氣傳 感器傳感器量程0.5~100%,精度0.3%,漂移0.2%,設備集成在一標準控制柜內,美觀大方便于操作,可將數據連接主控制系統進行處理。
